E-Serie

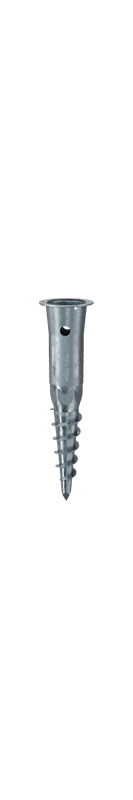

E 89x550-E60

Informationen

Nennlänge 550 mm
Rohr-Ø 88,90 mm
Gewicht 3,50 kg
Art-Nr. 24055
Einstellduchmesser 60 mm
Einstelltiefe 270 mm
Lastaufnahme * 18 kN
Innendurchmesser 81,70 mm
Ausrichtbereich 3° (mit Exzenter)
Gewinde 3xM8
Lochkreisdurchmesser 118 mm
Flanschaußendurchmesser 136 mm
Flanschstärke 3 mm

Anwendungsgebiete

Verkehrstechnik und Infrastruktur Verkehrstechnik und Infrastruktur

Verarbeitung

  • Beschichtung: Feuerverzinkung nach DIN EN ISO 1461
  • Spirale durchgehend verschweißt
  • Patentierter Konuskörper aus einem Rohrstück gehämmert
*

Die angegebenen Werte zur möglichen, äußeren Tragfähigkeit wurden ermittelt bei Boden: Lehm, halbfest (TL;TM). Die Angaben sind ausschließlich nur für eine erste Auswahl infrage kommender Schraubfundamenttypen im Designlevel angegeben. Grundlage für eine endgültige Fundamentbemessung sind Belastungsversuche vor Ort sowie ein statischer Nachweis zur inneren Tragfähigkeit der KRINNER Schraubfundamente. Das Bauproduktegesetz, die Bauprodukteverordnung, sonstige Regelungen der EG und die jeweiligen Landesbauordnungen sind hierbei zu berücksichtigen.

Beschreibung

Die Schraubfundamente der E-Serie sind optional und je nach Anwendungsgebiet mit Exzentersatz ausgestattet. Der Exzenter ermöglicht die Feinjustierung und sorgt für perfekten, senkrechten Stand des aufzustellenden Objekts. Das System ist besonders geeignet für die resonanz- und schwingungshemmende Montage von z. B. Rohrpfosten und Masten.

Downloads

.pdf
Technisches Datenblatt KSF E 89x550-E60
